DC/AC преобразователи (инверторы)

DC/AC преобразователи, также известные как инверторы, — это устройства, предназначенные для преобразования постоянного тока (DC) в переменный ток (AC). Они находят широкое применение в различных областях, включая возобновляемую энергетику, автомобильную промышленность, бытовую технику и многое другое. Рассмотрим подробнее принципы работы, основные компоненты и типы DC/AC инверторов.

Принципы работы DC/AC преобразователя

Основной задачей инвертора является создание переменного тока из постоянного. Это достигается путем периодического переключения направления тока в нагрузке, что имитирует синусоидальную форму переменного напряжения. Процесс преобразования можно описать следующим образом:

1. Формирование прямоугольных импульсов: Постоянный ток преобразуется в последовательность прямоугольных импульсов с помощью ключевых элементов, таких как транзисторы.
2. Модуляция: Прямоугольные импульсы модулируются для формирования приближенной синусоиды. Это может быть достигнуто с помощью широтно-импульсной модуляции (PWM) или других методов.
3. Фильтрация: Полученные сигналы проходят через фильтры, состоящие из катушек индуктивности и конденсаторов, для сглаживания формы волны и приближения её к идеальной синусоиде.

Основные компоненты DC/AC инвертора

1. Ключевые элементы (транзисторы): Используются для коммутации постоянного тока и формирования прямоугольных импульсов. Чаще всего применяются MOSFET или IGBT транзисторы из-за их высоких рабочих частот и малых потерь.
2. Контроллер: Микропроцессорная система, управляющая процессом преобразования и синхронизацией работы ключевых элементов.
3. Катушки индуктивности: Применяются для фильтрации и сглаживания пульсаций, а также для подавления высокочастотных гармоник.
4. Конденсаторы: Используются в фильтрах для сглаживания выходного напряжения и устранения остаточных пульсаций.
5. Трансформатор (опционально): Может быть использован для изменения амплитуды выходного переменного напряжения.

Типы DC/AC преобразователей

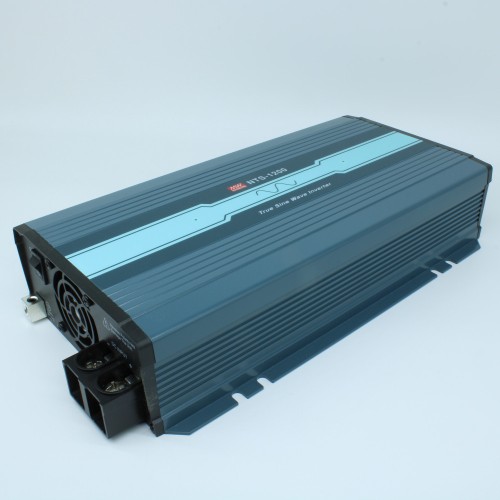

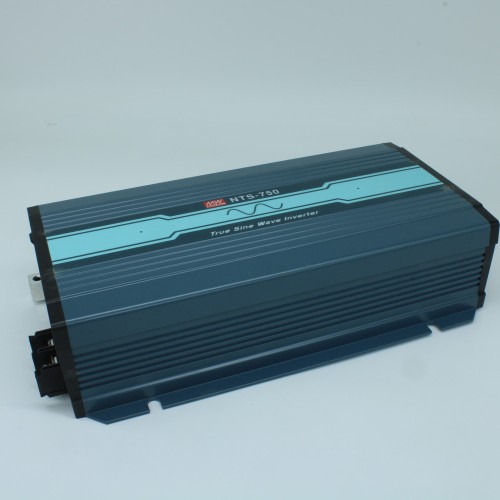

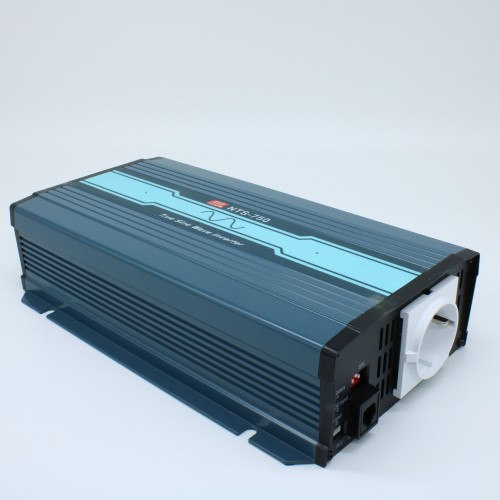

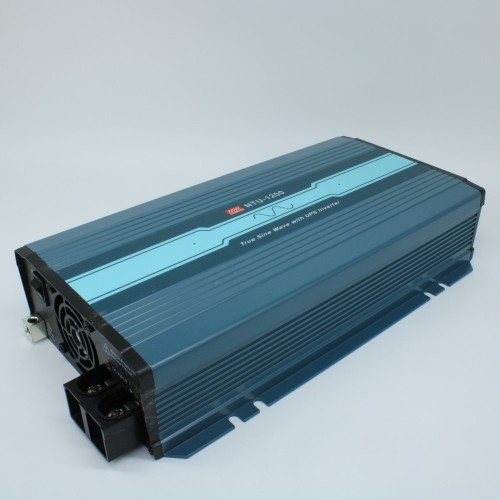

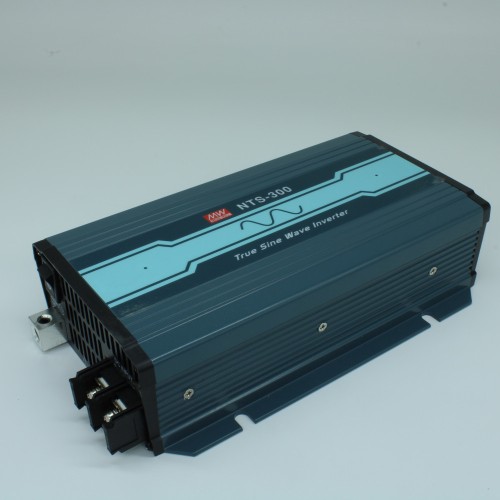

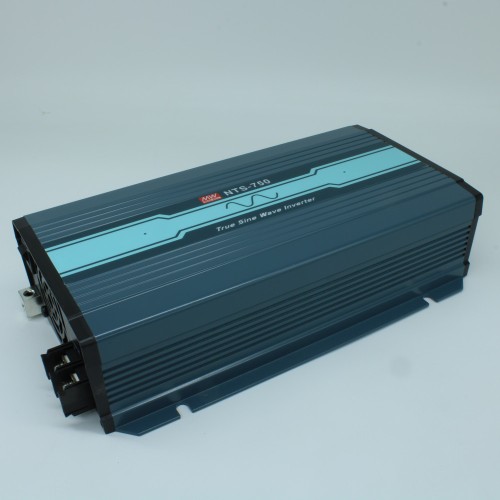

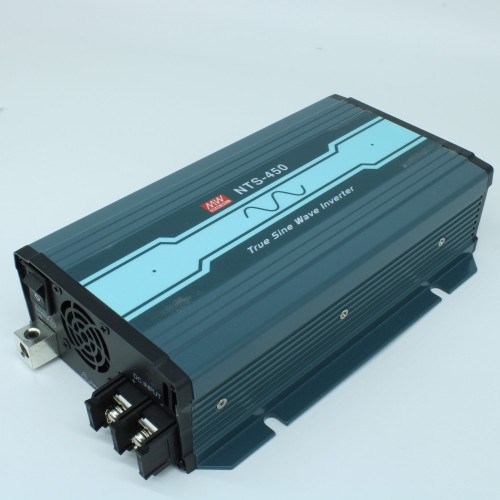

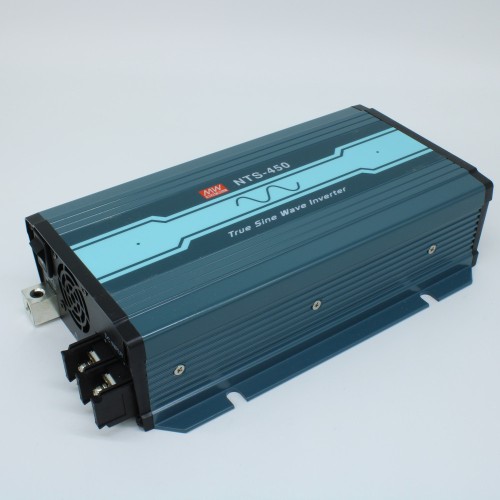

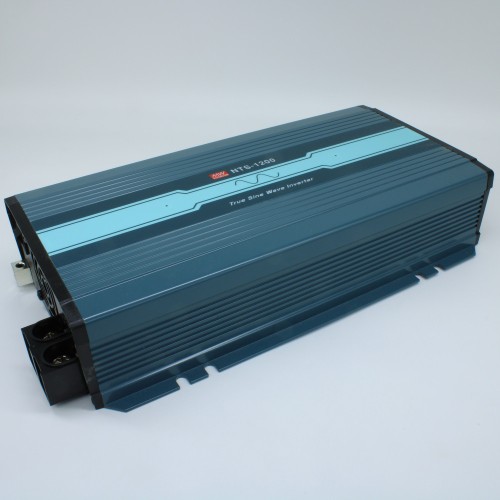

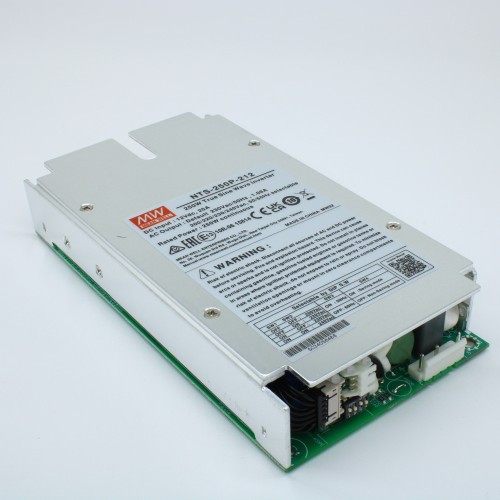

1. Синусоидальные инверторы: Формируют чистый синусоидальный сигнал, близкий к идеальному переменному току. Эти инверторы используются в высококачественных системах, таких как солнечные электростанции и медицинские устройства.
2. Прямоугольные (квадратноволновые) инверторы: Генерируют прямоугольные импульсы, которые могут вызывать повышенные вибрации и шумы в некоторых устройствах. Применяются в простых и недорогих системах, например, в зарядных устройствах и сварочном оборудовании.
3. Многофазные инверторы: Используют несколько фаз для создания более гладкой формы выходного сигнала. Применимы в мощных системах, требующих высокого качества выходного тока.

Применение DC/AC инверторов

DC/AC преобразователи находят широкое применение в следующих областях:

• Возобновляемая энергетика: Солнечные панели, ветряные турбины, топливные элементы.

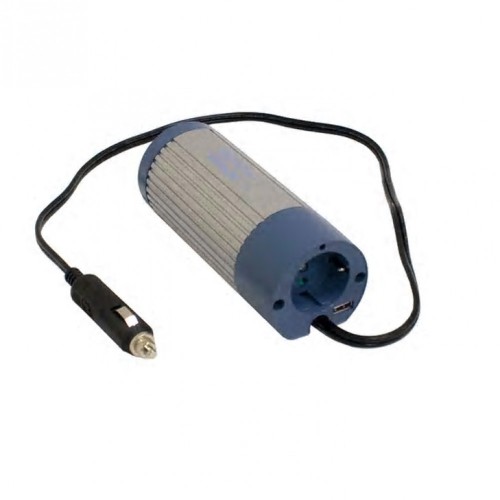

• Автомобильная электроника: Электромобили, гибридные транспортные средства.
• Бытовая техника: Устройства бесперебойного питания (UPS), генераторы, зарядные устройства.
• Промышленные системы: Приводы двигателей, системы автоматизации, аварийные источники питания.
