Защитные диоды (Супрессоры) TVS и ESD

Защитные диоды, такие как супрессоры TVS (Transient Voltage Suppressor) и диоды для защиты от электростатического разряда (ESD — Electrostatic Discharge), играют важную роль в защите электронных устройств от кратковременных перенапряжений и статического электричества. Рассмотрим подробнее эти два типа защитных диодов.

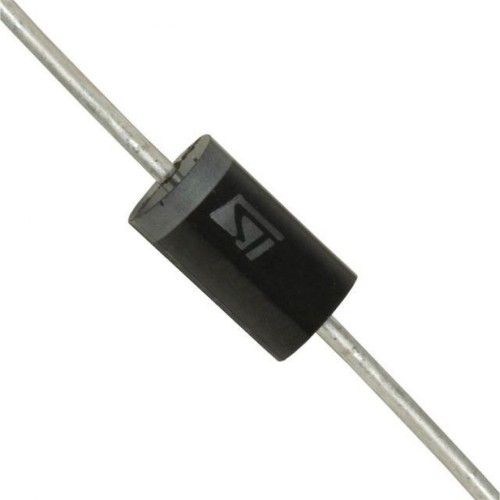

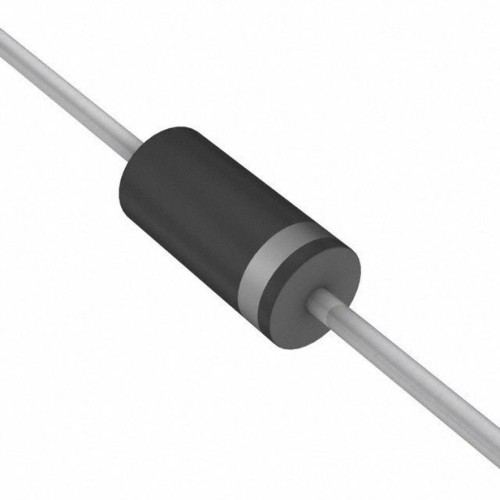

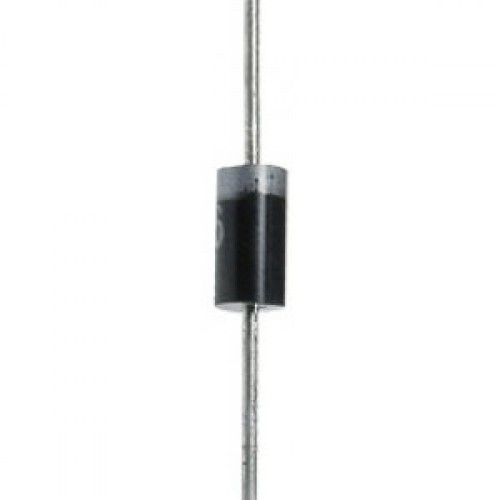

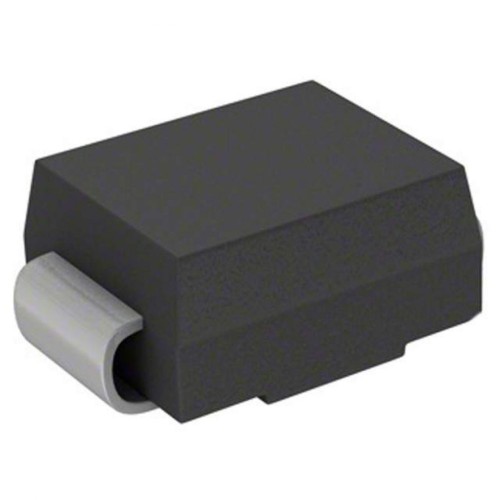

Супрессоры TVS (Transient Voltage Suppressors)

TVS-диоды специально разработаны для защиты электронных схем от кратковременных всплесков напряжения, вызванных молнией, переключением индуктивных нагрузок или другими факторами. Они действуют как защитные клапаны, поглощающие избыточную энергию и переводя её в безопасное состояние.

Особенности TVS-диодов:

1. Быстрая реакция. TVS-супрессоры реагируют на перепады напряжения за наносекунды, что позволяет защитить чувствительные компоненты схемы.
2. Высокая энергия рассеивания. Способны выдерживать значительные импульсные токи, что делает их эффективными против мощных всплесков.
3. Широкий диапазон напряжений. Доступны модели для различных уровней рабочего напряжения, от нескольких вольт до тысяч вольт.
4. Компактные размеры. Легко интегрируются в современные схемы благодаря малому формату корпусов.

Применение TVS:

• Защита линий передачи данных (Ethernet, USB, RS-232).
• Защита силовых цепей и источников питания.
• Защита антенн и радиочастотных входов/выходов.

Диоды для защиты от ESD (Electrostatic Discharge)

ESD-диоды предназначены для защиты чувствительной электроники от статического электричества, возникающего при контакте с человеком или предметами. Статический разряд может повредить полупроводниковые компоненты, поэтому ESD-защита особенно важна в мобильных устройствах, компьютерных портах и других местах, подверженных воздействию статики.

Особенности ESD-диодов:

1. Низкое напряжение пробоя. Быстро переходят в проводящее состояние при достижении порогового напряжения, отводя статический заряд.
2. Малый размер и низкая емкость. Минимально влияют на рабочие характеристики схемы, что особенно важно для высокочастотных приложений.
3. Долгосрочная надежность. Обеспечивают надежную защиту на протяжении всего срока службы устройства.

Применение ESD:

• Защита входов/выходов микроконтроллеров и микропроцессоров.
• Защита сенсорных экранов и клавиатур.
• Защита USB-портов, HDMI и других интерфейсов.

Сравнение TVS и ESD

Хотя оба типа диодов предназначены для защиты схем, они решают разные задачи:

• TVS: Защищают от мощных, но кратковременных скачков напряжения.
• ESD: Защищают от статических разрядов, которые могут быть менее мощными, но опасными для чувствительных компонентов.

Таким образом, выбор между TVS и ESD зависит от конкретного приложения и потенциальных угроз, которым подвергается схема.
