Кварцы, фильтры, осцилляторы

Кварцы, фильтры и осцилляторы — это важные электронные компоненты, которые широко используются в различных устройствах и системах. Каждый из них выполняет свою уникальную функцию, связанную с генерацией, фильтрацией и стабилизацией частотных сигналов.

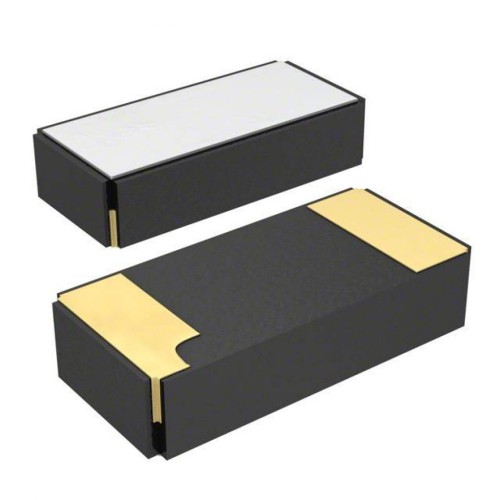

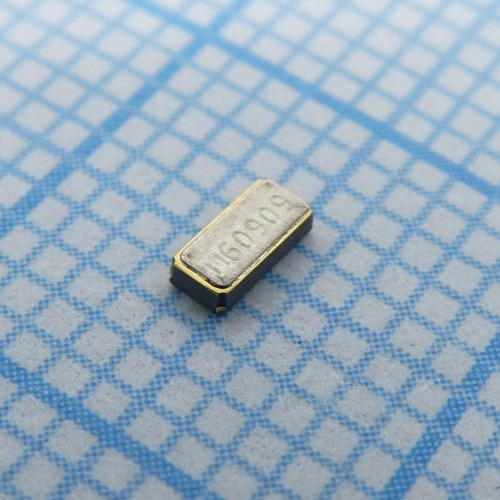

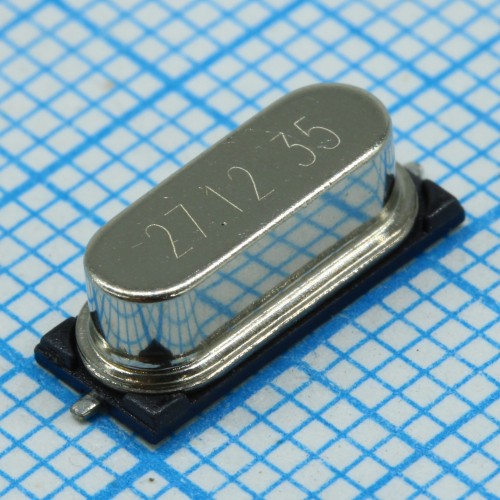

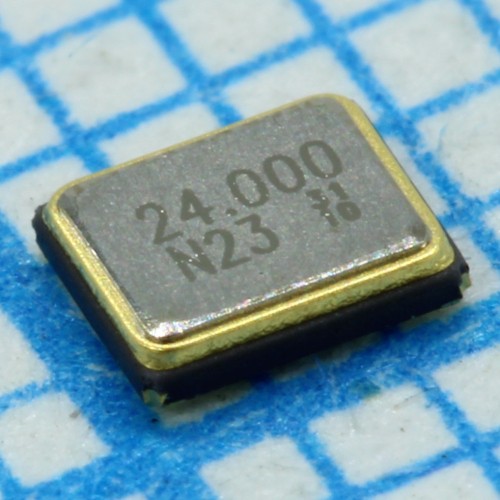

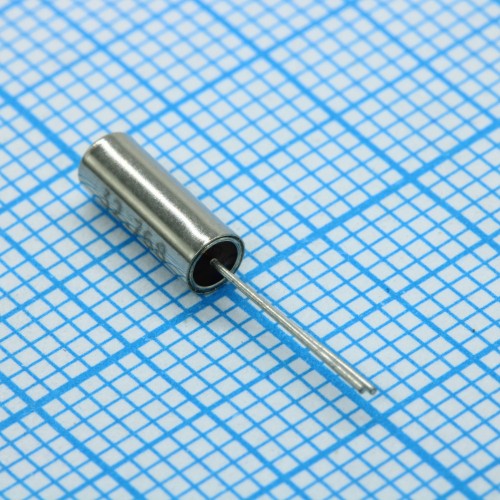

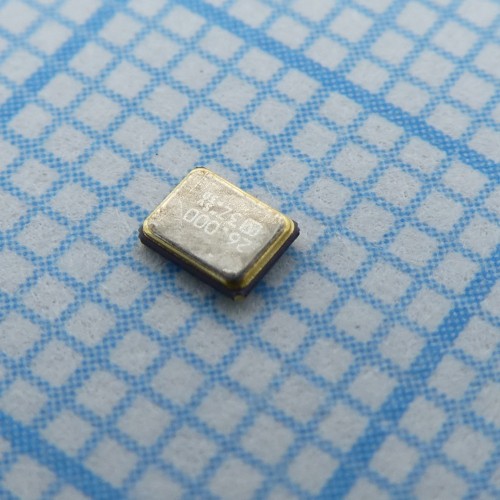

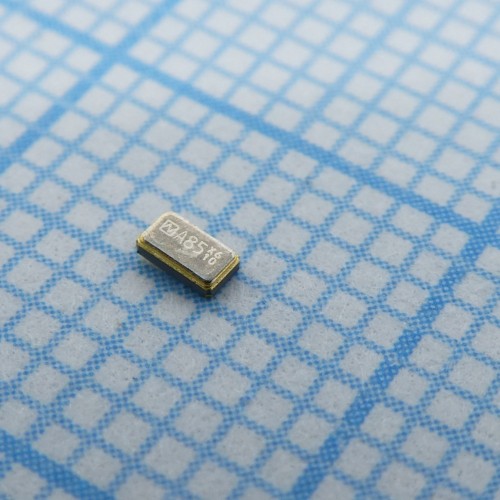

Кварцы

Кварц — это кристалл кварца, обладающий пьезоэлектрическими свойствами. Он используется в электронных схемах для создания стабильных колебаний определенной частоты. Основные особенности кварцевых элементов включают:

1. Высокая стабильность частоты. Кварцевые генераторы обеспечивают очень точные и стабильные колебания, что особенно важно в часах, радиочастотных передатчиках и других устройствах, требующих точной временной синхронизации.
2. Температурная стабильность. Кристаллы кварца сохраняют свою частоту в широком диапазоне температур, что делает их идеальными для использования в экстремальных условиях.
3. Долговечность. Кварц обладает высокой механической прочностью и долговечностью, что позволяет ему сохранять свои свойства в течение многих лет.

Фильтры

Фильтры — это электронные устройства, предназначенные для выделения определенных частотных диапазонов из входного сигнала. Они делятся на несколько категорий:

1. Низкочастотные фильтры (Low Pass Filters, LPF). Пропускают низкие частоты и подавляют высокие. Используются для удаления шума и помех из сигнала.
2. Высокочастотные фильтры (High Pass Filters, HPF). Подавляют низкие частоты, пропуская высокие. Применяются для выделения высоких частот из сложного сигнала.
3. Полосовые фильтры (Band Pass Filters, BPF). Позволяют пропускать только определенный диапазон частот, блокируя остальные. Используются в радиосвязи и аудиосистемах.
4. Заграждающие фильтры (Notch Filters). Блокируют узкий диапазон частот вокруг центральной частоты. Применяются для устранения нежелательных гармоник и помех.

Осцилляторы

Осциллятор — это электронное устройство, генерирующее периодические колебания заданной частоты. Осцилляторы бывают нескольких типов:

1. Гармонические осцилляторы. Генерируют синусоидальные волны. Используются в генераторах сигналов, синтезаторах и радиопередающих устройствах.
2. Релаксационные осцилляторы. Создают прямоугольные, треугольные или пилообразные импульсы. Применяются в цифровых схемах, таймерах и генераторах тактовых импульсов.
3. LC-осцилляторы. Основаны на использовании индуктивностей (L) и конденсаторов (C). Обладают высокой стабильностью и используются в радиочастотной аппаратуре.
4. RC-осцилляторы. Используют резисторы (R) и конденсаторы (C) для формирования колебаний. Более просты в реализации, чем LC-осцилляторы, но менее точны.

Применение

1. Часы и таймеры. Кварцевые генераторы обеспечивают точную временную базу для часов, будильников и таймеров.
2. Радиочастотные устройства. Фильтры и осцилляторы используются в радиостанциях, телевизионных приемниках и других радиочастотных системах для фильтрации и генерации сигналов.
3. Аудиосистемы. Фильтры применяются для улучшения качества звука, разделения частотных полос и устранения нежелательного шума.
4. Цифровые схемы. Осцилляторы генерируют тактовые импульсы, управляющие работой процессоров и микроконтроллеров.
5. Измерительная аппаратура. Кварцы и фильтры используются в измерительных приборах для обеспечения точности измерений и стабильности работы.

Кварцы, фильтры и осцилляторы являются ключевыми элементами в электронной инженерии, обеспечивающими точность, стабильность и функциональность множества устройств и систем.
